陶瓷激光切割機如何賦能LTCC基板精密劃線？鑫鐳激光工藝解析與實戰案例
在5G通信、新能源汽車與AI芯片封裝產業高速發展的今天，電子元器件正朝著體積更小、線路更密、傳輸更快、功耗更低的方向演進。低溫共燒陶瓷（LTCC）憑借優異的高頻特性、良好的電學性能、出色的熱傳導性以及工藝兼容性強等優勢，被廣泛應用于射頻、微波、天線、傳感器等高端領域。
然而，LTCC基板的高硬度、高脆性特質給精密加工帶來了巨大挑戰——陶瓷材料的莫氏硬度高達8級以上。陶瓷激光切割機的出現，為這一困境提供了顛覆性解決方案。 據行業實測數據，采用激光切割機加工陶瓷基板后，良率可從機械切割的72%提升至99.2%，每月減少材料浪費超過3萬元。
一.傳統加工工藝的三大困局
在陶瓷激光切割機普及之前，LTCC基板的劃線、切割主要依賴機械切割與化學蝕刻兩種方式。
機械切割崩邊嚴重，良率難保證。 傳統金剛石砂輪切割或CNC磨削屬于接觸式加工，機械應力極易導致材料邊緣崩裂。行業數據顯示，機械切割的陶瓷基板崩邊率普遍超過15%，良率常低于80%。更令人頭疼的是刀具損耗——每加工50片100mm×100mm基板就需更換刀具，單刀成本超過200元，每月刀具支出可達萬元以上。在精度層面，5G毫米波器件要求陶瓷基板孔徑公差控制在±25μm以內，而機械加工精度普遍在±100μm以上。
化學蝕刻流程繁瑣，周期長。 化學蝕刻雖能實現精細加工，卻需經過涂膠、曝光、顯影、蝕刻、脫膠五道工序，單批次周期長達24小時。與此同時，蝕刻液需專業處理，每月環保成本超過8000元。
精度不夠、效率低下、成本高企——傳統工藝的“三座大山”正倒逼行業尋找新的技術出路。
二.陶瓷激光切割機：非接觸式加工的革命性突破
激光加工技術作為一種非接觸式的光學加工方法，將高能量密度光斑聚焦至微米級別，在極短時間內使材料氣化或熔化，實現無應力切割。皮秒級超短脈沖激光更將“冷加工”特性發揮到極致——脈沖寬度僅1-10ps。激光切割的陶瓷基板在-55℃~125℃循環測試中，裂紋發生率僅為機械工藝的1/8。
對于LTCC這類脆性陶瓷材料而言，激光加工的優勢尤為突出。陶瓷激光切割機可靈活設置加工孔徑，不受沖針規格限制，且大幅減小加工應力，切邊光滑無裂紋，無需二次加工即可直接用于后續組裝。
三.鑫鐳激光：以核心技術破解LTCC精密劃線難題
作為深耕激光設備領域十余年的專業廠商，總部位于深圳坪山的鑫鐳激光（深圳市鑫鐳創科自動化科技有限公司）交出了一份扎實的答卷。這家成立于2010年的國家高新技術企業，擁有近五十項發明專利和著作權登記，產品涵蓋光纖、紫外、二氧化碳激光打標機、激光焊接機及激光切割機等十大類型三十余種工業設備。

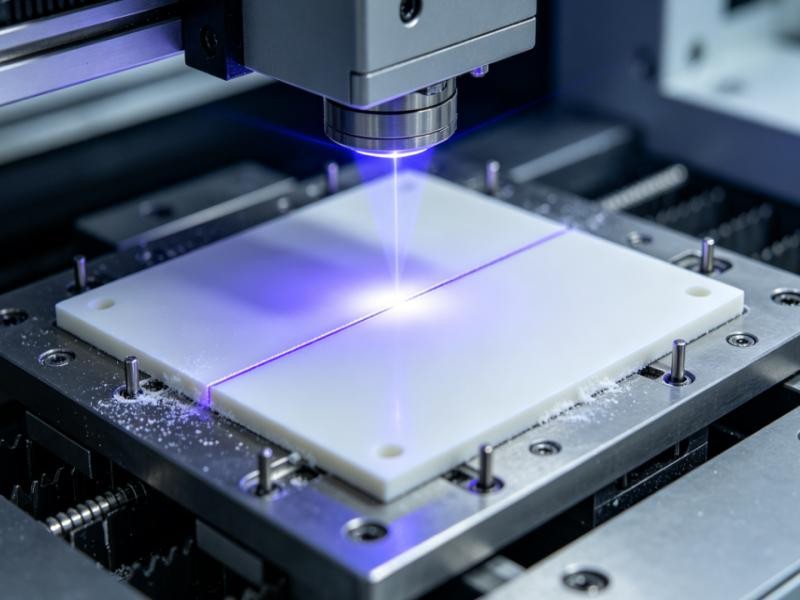

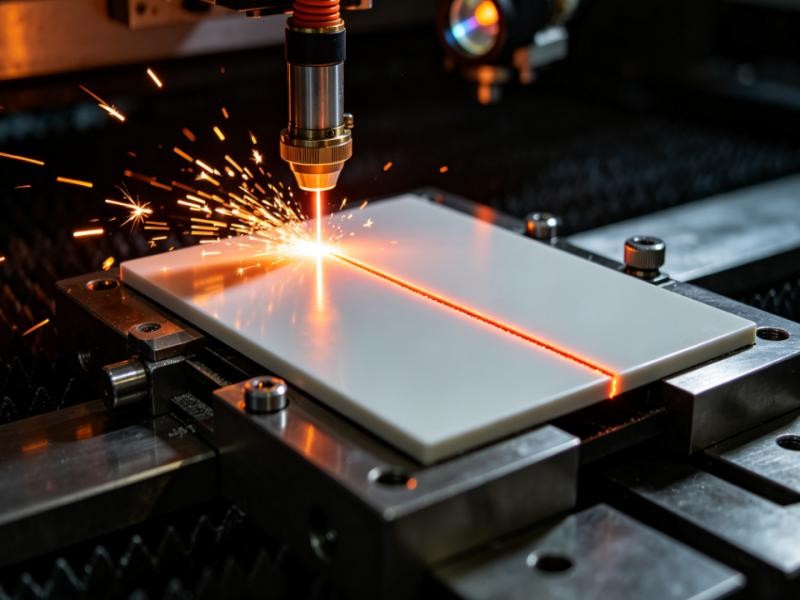

針對LTCC等陶瓷基板的精密劃線、切割需求，鑫鐳激光推出的陶瓷精密激光切割機（型號：XL-QCW-150W） 采用準連續（QCW）光纖激光器作為光源。該設備的聚焦光斑直徑幾乎只有傳統YAG激光設備的約三分之一，特別適合精密細微激光切割。配置高功率激光器后，對厚度2mm以下的陶瓷基板均可進行高效切割與鉆孔，最小孔徑可達100μm。
在具體加工指標上，鑫鐳激光的陶瓷激光切割機可實現綜合加工精度達±20μm。配合高精度CCD視覺定位系統，定位精度可達±2μm。切割邊緣光滑無崩邊、無微裂紋，邊緣粗糙度低至0.2μm。
在批量生產場景中，設備切割速度可達100mm/s，加工100mm×100mm基板僅需2分鐘，較機械切割的15分鐘效率提升7.5倍。設備支持多工位同時加工，單批次處理200片基板的周期可從傳統工藝的24小時縮短至3小時，日均產能提升8倍。
四.實戰案例：頭部企業的共同選擇
案例一：國內某知名電子元件制造商（合作自2020年至今）
自2020年開始，鑫鐳激光與國內某知名電子元件制造商就某款高端手機外殼激光鐳雕項目展開合作。至今合作項目已涵蓋電子元件、半導體部件、信息通信產品和新能源部件及系統集成等多個領域。該客戶在引入鑫鐳激光的陶瓷精密激光切割機后，通過優化激光功率、脈寬與頻率參數，將熱影響區控制在4μm以內，崩邊率降至1%以下。
案例二：某新能源汽車頭部企業（合作于2022年）
2022年，鑫鐳激光與某新能源汽車頭部企業就汽車配件3D大幅面激光鐳雕項目展開合作，涉及汽車中控面板等部件。該合作充分驗證了鑫鐳激光設備在大尺寸、高精度陶瓷部件加工領域的可靠性與穩定性。
此外，鑫鐳激光的合作客戶還包括比亞迪、OPPO手機、小天才、三環集團等知名企業。三環集團自2020年起與鑫鐳激光在華為手機外殼激光鐳雕領域展開合作，合作深度與廣度持續拓展。
五.材料適配廣泛，一機多用滿足多元需求
鑫鐳激光的陶瓷激光切割機不僅適用于LTCC基板的精密劃線，還廣泛適配各類氧化物陶瓷和氮化物陶瓷，涵蓋氧化鋁、氮化鋁、氧化鋯、氮化硅、碳化硅等材料。同時，設備也可加工硅片、不銹鋼、鋁、銅、鈦、合金、碳鋼等材料。可穩定處理0.1mm至5mm的各類陶瓷材料，滿足從超薄電子基板到厚陶瓷結構件的多樣化加工需求。
憑借扎實的技術積累與定制化服務能力，鑫鐳激光已成為陶瓷基板加工領域值得信賴的設備提供商。公司可根據客戶需求提供定制化解決方案，幫助客戶解決在切割、劃線、鉆孔等工藝環節中遇到的實際難題。
FAQ：陶瓷激光切割機常見問題解答
Q1：陶瓷激光切割機能加工多厚的LTCC基板？
A：鑫鐳激光XL-QCW-150W陶瓷精密激光切割機可穩定處理0.1mm至5mm的各類陶瓷材料。對厚度2mm以下的陶瓷基板可實現高效切割與鉆孔，最小孔徑可達100μm。設備可加工的陶瓷材料涵蓋氧化鋁、氮化鋁、氧化鋯、氮化硅、碳化硅等廣泛品類。
Q2：陶瓷激光切割機的加工精度能達到多少？
A：鑫鐳激光陶瓷精密激光切割機的綜合加工精度可達±20μm。配合高精度CCD視覺定位系統，定位精度可達±2μm。切割邊緣光滑無崩邊、無微裂紋，邊緣粗糙度低至0.2μm，無需二次加工即可直接用于后續組裝。
Q3：陶瓷激光切割機與傳統機械切割相比有哪些優勢？
A：主要體現在三個方面：精度上，機械加工精度普遍在±100μm以上，激光切割可達±20μm；良率上，機械切割崩邊率超過15%、良率低于80%，激光切割良率可提升至99.2%；效率上，加工100mm×100mm基板從機械切割的15分鐘縮短至2分鐘，效率提升7.5倍。
Q4：陶瓷激光切割機適用于哪些材料？
A：鑫鐳激光陶瓷精密激光切割機適用于各類氧化物陶瓷和氮化物陶瓷，涵蓋氧化鋁、氮化鋁、氧化鋯、氮化硅、碳化硅等LTCC常用材料。同時也可加工硅片、不銹鋼、鋁、銅、鈦、合金、碳鋼等材料，實現一機多用。
Q5：鑫鐳激光陶瓷激光切割機的產能如何？
A：設備切割速度可達100mm/s，支持多工位同時加工。單批次處理200片基板的周期可從傳統工藝的24小時縮短至3小時，日均產能提升8倍。設備搭載高功率激光器，可滿足批量生產的高效需求。
結語
從5G通信基站到新能源汽車電子，從航空航天傳感器到醫療器械封裝，LTCC陶瓷基板的應用邊界正在不斷拓展。而陶瓷激光切割機，正是釋放這一先進材料全部潛能的關鍵鑰匙。作為這一領域的深耕者，鑫鐳激光將繼續以技術創新為驅動，以精密制造為基石，助力中國電子封裝產業邁向更高精度、更高效率的未來。
獲取報價 | 預約打樣 | 定制方案 —— 歡迎聯系鑫鐳激光獲取專屬陶瓷激光切割解決方案。
