FPC激光盲孔加工進入“微米時代”：鑫鐳激光FPC激光鉆孔機如何破解高密度互連核心難題
核心結論：針對FPC盲孔加工中孔徑＜0.1mm時機械鉆孔良率驟降、熱損傷嚴重等行業痛點，鑫鐳激光FPC激光鉆孔機采用355nm紫外“冷加工”技術，可實現±3μm加工精度、熱影響區控制在5μm以內，加工良率提升至98.5%以上。設備已進入比亞迪、OPPO、三環集團等頭部企業供應鏈體系，單條產線年產能可突破200萬支。
在5G通信、折疊屏手機、新能源汽車電子與AI算力硬件迅猛發展的驅動下，柔性電路板（FPC）正加速向更輕薄、更高密度、更復雜疊構的方向演進。作為實現FPC層間電氣互連的關鍵結構，盲孔的加工質量直接決定了產品的信號完整性、機械可靠性與最終良率。當孔徑需求縮小至0.1mm以下時，傳統機械鉆孔已力不從心——而FPC激光鉆孔機，特別是以紫外“冷加工”為核心技術的精密鉆孔設備，正在成為這一領域的核心裝備。鑫鐳激光憑借在紫外激光精密加工領域十余年的技術深耕，為FPC盲孔加工提供了兼具高精度、高效率與高良率的系統性解決方案。
一、為什么FPC盲孔加工必須告別“機械時代”？

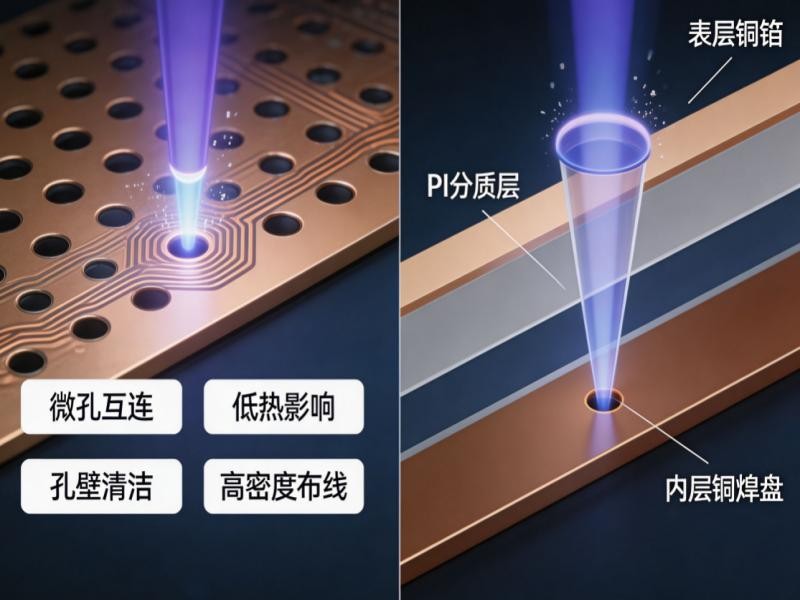

FPC的典型結構由銅箔與聚酰亞胺（PI）絕緣層交替疊壓而成。在盲孔加工中，激光需要精準去除頂部銅箔和中間PI層，同時完好地保留底部銅層。這一看似簡單的流程，實則面臨三重挑戰：
挑戰一：機械鉆頭的物理極限。 當孔徑需求降至0.1mm以下時，傳統微型鉆頭的剛性嚴重不足，高速旋轉中極易發生徑向跳動，導致孔位偏移。數據顯示，使用75μm鉆頭連續加工500孔時，斷鉆率高達12%。
挑戰二：熱損傷導致可靠性下降。 機械鉆孔時鉆頭與材料摩擦產生的局部高溫超過300℃，會導致PI基板碳化發黑。即便是CO?激光鉆孔，其熱效應仍會在孔壁邊緣形成0.5-2μm的碳化層，導致FPC絕緣電阻下降30%-50%。碳化物具有導電性，會直接降低孔間絕緣性能——某案例中絕緣電阻從1012Ω降至10?Ω。
挑戰三：材料差異帶來的工藝失控。 銅與PI對激光的吸收閾值差異顯著：銅需要更高的能量密度才能被加工，而PI在較低能量下即被氣化。這種差異導致盲孔加工時極易出現“過燒銅箔”或“鉆不透PI”的兩難局面。
當孔徑進入幾十微米級別后，能量輸出的穩定性成為決定成敗的關鍵——稍有不穩，就會帶來孔壁質量惡化、孔型偏差乃至批次間一致性斷崖式下降。這正是紫外激光鉆孔技術必須登場的根本原因。
二、紫外激光“冷加工”：FPC盲孔加工的工藝革命
紫外激光（波長355nm）之所以成為FPC微盲孔加工的主流選擇，根源在于其獨特的 “冷加工”機理。與紅外激光通過熱效應熔化、氣化材料不同，紫外激光的高能光子直接打斷聚合物材料的分子化學鍵，使材料以小分子形式氣化蒸發，全程無明顯熱傳導。
這一“光化學分解”機制將熱影響區控制在5μm以內，遠低于紅外激光20-50μm的熱影響范圍。在精度層面，紫外激光波長較短、衍射極限小，聚焦光斑可縮小至5μm，為微米級孔徑的超精細加工提供了技術支撐。更重要的是，紫外激光鉆孔可實現無碳化物殘留的清潔加工，孔壁粗糙度可達Ra≤1.2μm。
三、客戶案例：從消費電子到新能源汽車的實戰驗證
案例一：折疊屏手機FPC超薄PI膜微孔加工
某頭部手機廠商在其折疊屏產品中，需在0.05mm超薄PI膜上加工10μm微孔陣列，孔密度高達1000孔/cm2。傳統設備良率僅60%，且孔壁存在明顯碳化與應力變形。
鑫鐳激光為其提供高精度紫外激光鉆孔解決方案，搭載雙CCD視覺定位系統，配合“預加熱-微脈沖”加工工藝。實測結果：
指標 | 傳統設備 | 鑫鐳激光FPC激光鉆孔機 |
孔徑精度 | 偏差±5μm以上 | |
熱影響區 | 20-50μm | |
加工良率 | 60% | |
彎折測試 | 早期斷裂 | |
單月加工量 | — |
成效：FPC布線密度提升50%，鉸鏈區電路板厚度縮減30%，成功支撐了折疊屏手機的量產交付。
案例二：多層FPC盲孔加工——解決銅箔與PI的層間差異難題
多層FPC由銅箔與PI交替疊壓而成，兩種材料對紫外激光的吸收閾值差異顯著。鑫鐳激光通過自主研發的脈沖寬度與能量穩定性控制系統，可針對不同材料層精確調節激光參數。
采用10W 355nm紫外激光器對4層FPC進行盲孔加工實驗，通過對功率密度、掃描間距、開/關激光延時等參數的優化，盲孔深度一致性誤差控制在±1%以內。
案例三：PI膜微孔加工——精度達±3μm
針對PI膜（聚酰亞胺薄膜）微孔加工中材料易變形、熱損傷嚴重等行業痛點，鑫鐳激光激光鉆孔機采用紫外“冷加工”技術，可實現±3μm加工精度、熱影響區控制在5μm以內。設備已廣泛應用于FPC柔性電路板鉆孔、柔性傳感器電極加工、航空航天PI膜微孔陣列等場景，單條產線年產能可突破200萬支。
四、鑫鐳激光：以核心技術攻克FPC盲孔加工壁壘
作為集研發、制造、銷售、服務于一體的激光設備國家高新技術企業，鑫鐳激光（深圳市鑫鐳創科自動化科技有限公司）自2014年成立以來，已獲得50多項技術專利及軟件著作成果，榮獲專精特新中小企業等榮譽。公司產品涵蓋玻璃激光打孔機、高精密激光切割機、皮秒激光打標機等激光設備，可按需定制。
在FPC盲孔加工領域，鑫鐳激光FPC激光鉆孔機的核心優勢可概括為：
超高精度：加工精度可達±3μm，通過調節激光焦點尺寸和能量密度，可實現直徑3μm以上的微孔加工
極低熱影響：熱影響區控制在5μm以內，有效避免PI膜碳化與熱損傷
高效率：采用飛行打孔技術與AI路徑規劃算法，加工效率較傳統機械鉆孔可提升數十倍
非接觸加工：無接觸式加工不會對材料造成拉伸變形、壓傷等損傷，配合CCD視覺識別系統，可實現自動定位、高精度加工
五、FPC激光鉆孔機常見問題解答（FAQ）
Q1：FPC激光鉆孔機與機械鉆孔機相比，主要優勢在哪里？
A：FPC激光鉆孔機采用非接觸式加工，不存在鉆頭磨損和斷鉆問題；紫外“冷加工”技術熱影響區僅5μm，遠低于機械鉆孔的300℃以上熱損傷；可實現孔徑＜0.1mm的微孔加工，精度達±3μm。
Q2：FPC盲孔加工時，如何避免損傷底部銅層？
A：關鍵在于激光能量的精確控制。鑫鐳激光通過自主研發的脈沖寬度與能量穩定性控制系統，可針對銅箔與PI的不同吸收閾值精確調節激光參數，實現“恰好鉆透PI、不傷底銅”的效果。盲孔深度一致性誤差可控制在±1%以內。
Q3：鑫鐳激光FPC激光鉆孔機適用于哪些材料？
A：適用于FPC柔性電路板（銅箔+PI基材）、PI膜（聚酰亞胺薄膜）、覆蓋膜、軟硬結合板等材料的鉆孔、切割與開窗加工。
Q4：設備加工效率如何？
A：采用飛行打孔技術與AI路徑規劃算法，加工效率較傳統機械鉆孔可提升數十倍。針對0.1mm超薄PI膜的柔性心電電極加工，單條產線年產能可突破200萬支。
Q5：鑫鐳激光FPC激光鉆孔機的精度能達到什么水平？
A：通過調節激光焦點尺寸和能量密度，可實現直徑3μm以上的微孔加工，精度可控制在±1μm以內。頭發絲直徑約為100μm，3μm的孔徑相當于頭發絲直徑的1/30，屬于微米級的超精細加工。
結語：以光為刃，打通高密度互連的關鍵節點
隨著消費電子向輕薄化、高密度化發展，以及AI服務器、新能源汽車電子對FPC可靠性要求的不斷提升，FPC盲孔加工正面臨前所未有的精度與效率挑戰。從加工一個微盲孔，到支撐整塊FPC的高密度互連升級——微盲孔雖小，卻連接著芯片、線路與系統，直接影響高速信號傳輸與電子設備的集成能力。
鑫鐳激光以紫外“冷加工”核心技術為基石，以脈沖能量精密控制與視覺定位系統為雙翼，正在為FPC行業提供從設備到工藝的一站式激光鉆孔解決方案。在FPC激光鉆孔機從“可選”走向“必需”的產業進程中，鑫鐳激光正以微米級的加工精度，助力中國精密制造邁向更高臺階。
